•                                                  噴射泵

    噴射泵是一種流體動力泵。流體動力泵沒有機械傳動和機械工作構件，它借助另一種工作流體的能量做動力源來輸送低能量液體，用來抽吸易燃易爆的物料時具有良好安全性。噴射式真空泵是利用通過噴嘴的高速射流來抽除容器中的氣體以獲得真空的設備，又稱射流真空泵。在化工生產中，常以產生真空為目的。

概述

    噴射泵是一種流體動力泵。流體動力泵沒有機械傳動和機械工作構件，它借助另一種工作流體的能量做動力源來輸送低能量液體，用來抽吸易燃易爆的物料時，具有很好的安全性。噴射式真空泵是利用通過噴嘴的高速射流來抽除容器中的氣體以獲得真空的設備，又稱射流真空泵。在化工生產中，常以產生真空為目的。

工作原理

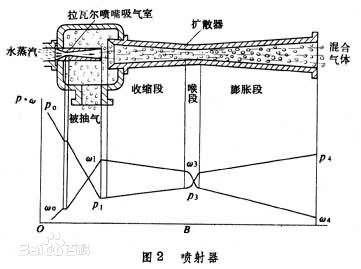

     工業用的噴射泵，又稱射流泵和噴射器。利用高壓工作流體的噴射作用來輸送流體的泵。由噴嘴、混合室和擴大管等構成。為使操作平穩起見，在喉管處設置一真空室（也稱吸入室）；為了使兩種流體能夠充分混合，在真空室后面有一混合室。操作時，工作流體以很高的速度由噴嘴噴出，在真空室形成低壓，使被輸送液體吸入真空室，然后進入混合室。在混合室中高能量的工作流體和低能量的被輸送液體充分混合，使能量相互交換，速度也逐漸一致，從喉管進入擴散室，速度放慢，靜壓力回升，達到輸送液體的目的。

噴射泵的種類與應用

    噴射泵的工作流體可以是氣體（空氣或蒸汽）和液體。常見的有水蒸氣噴射泵、空氣噴射泵和水噴射泵。還有一種用油做介質的噴射泵，即油擴散泵和油增壓泵，是用來獲得高真空或超高真空的主要設備。

水蒸氣噴射泵

    水蒸氣噴射泵是以水蒸氣為工作介質，能直接對大氣排氣的一種射流真空泵。這種泵起動快，占地面積小，工作壓力范圍寬，抽氣量大，能抽除含有灰塵、腐蝕性和易燃易爆氣體。若能利用剩余或廢棄的蒸汽就較經濟。這種泵的缺點是土建投資高（安裝高度有的需要10m以上）和冷卻水耗量大。單級水蒸氣噴射泵的壓縮比一般不超過10。

空氣噴射泵

    空氣噴射泵是利用壓縮空氣或常壓空氣作為工作介質。靠氣流在噴嘴出口處產生低壓來抽吸空氣或其他氣體，然后把它壓縮排出。根據工作介質是高壓空氣還是常壓空氣，分為一般空氣噴射泵和大氣噴射泵。空氣噴射泵的工作介質耗量大，必須具備容量大的空氣壓縮機。一般空氣噴射泵大多數是單級的。

水噴射泵

   當要求的真空度不太高時，可以用一定壓力的水作為工作流體的水噴射泵來產生真空。水噴射的速度常在15-30m/s左右。它屬于粗真空設備。由于水噴射泵有產生真空和冷凝蒸汽的雙重作用，所以應用極為廣泛。

應用范圍

    噴射泵適用于高溫、高壓、高真空領域，如真空蒸發、真空干燥、真空制冷、真空蒸餾，還可提升液、堿或含有磨料的懸浮液，也適用于強輻射的特殊環境。
