•                                                                      真空球閥

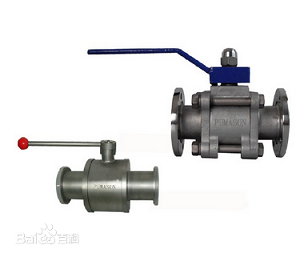

•     真空球閥是指工作壓力低于標準大氣壓的，形成一定真空的球閥。

•


連接形式

法蘭連接

這是閥門中用得最多的連接形式。按結合面形狀又可分為以下幾種：

1）光滑式：用于壓力不高的閥門。加工比較方便

2）凹凸式：工作壓力較高，可使用中硬墊圈

3）榫槽式：可用塑性變形較大的墊圈，在腐蝕性介質中使用較廣泛，密封效果較好。

4）梯形槽式：用橢圓形金屬環作墊圈，使用于工作壓力≥64公斤/平方厘米的閥門，或高溫閥門。

5）透鏡式：墊圈是透鏡形狀，用金屬制作。用于工作壓力≥100公斤/平方厘米的高壓閥門，或高溫閥門。

6）O形圈式：這是一種較新的法蘭連接形式，它是隨著各種橡膠O形圈的出現，而發展起來的，它在密封效果上比一般平墊圈可靠。

螺紋連接

這是一種簡便的連接方法，常用于小閥門。又分兩種情況：

1）直接密封：內外螺紋直接起密封作用。為了確保連接處不漏，往往用鉛油、線麻和聚四氟乙烯生料帶填充；其中聚四氟乙烯生料帶，使用日見廣泛；這種材料耐腐蝕性能很好，密封效果極佳，使用和保存方便，拆卸時，可以完整地將其取下，因為它是一層無粘性的薄膜，比鉛油、線麻優越得多。

2）間接密封：螺紋旋緊的力量，傳遞給兩平面間的墊圈，讓墊圈起密封作用。

優點

   高真空球閥，分為三種不同的連接型式，按照GB6070標準的活套法蘭連接、按照GB4982標準的快卸法蘭連接及螺紋式連接。

適用真空范圍：0.6*10~ 1.3*10pa。

   通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，以角行程輸出扭矩來驅動球閥作啟閉運動。

   閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝達到接通或切斷真空系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域?？蛇x配反饋信號裝置及電氣閥門定位器

產品特點

1、采用1/4旋轉氣動或電動執行器，工作平穩，閥門開關有電信號輸出，可手、電兩用。

2、不僅結構簡單、密封性好、而且安裝尺寸小，驅動力矩小，操作簡單，易實現快速啟閉

3、可在高真空狀態下使用，也可在低壓的系統下使用，達到正負壓同用的優點。

真空閥門在真空系統中的作用：

    1.開關氣路，當閥1和閥4關閉，閥2打開時，機械真空泵Ⅲ對容器I抽真空，氣流流經預真空抽氣管路；當閥2關閉，閥4打開時，機械泵可單獨對擴散泵抽真空；當閥1和閥4同時打開時，擴散泵和機械泵可同時工作，對容器進行抽空，此時氣流流經擴散泵?？梢?，閥門在這種操作中的作用是開關氣路，改變氣流的流經路線。

    2.控制氣流大小，調節真空度在圖1中，調節閥1的閥蓋開啟角度，即可調節流經管路的氣流量大??；關閉閥2和閥4，通過放氣閥3可以給機械泵Ⅲ的入口放成大氣；通過放氣閥5可以調節容器內的真空度。

    3.定量充氣，在玻璃閥的柱塞上有個一定體積的小洞，當小洞轉向右邊和高壓氣瓶連通時，小洞中就可充滿高壓氣體；當它轉向左邊和真空容器連通時，就把該體積的高壓氣體放進容器中去，這樣就起到了定量充氣的作用。

真空閥門的種類繁多，通常按閥門的職能、結構型式、驅動方式、材料和用途進行分類。

參數定義

   1.公稱通徑：(nominal diameter)，又稱平均外徑(mean outside diameter)，表示符號DN，就是各種管子與管路附件的通用口徑。同一公稱直徑的管子與管路附件均能相互連接，具有互換性.它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等，為了使管子、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑)。

   例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，意義同有縫管。

    2.公稱壓力：(Nominal pressure)，表示符號PN，在一定溫度下應用時允許的最大工作壓力。對碳鋼閥體的控制閥，指200℃以下應用時允許的最大工作壓力；對鑄鐵閥體，指120℃以下應用時允許的最大工作壓力；對不銹鋼閥體的控制閥，指250℃以下應用時允許的最大工作壓力。

    當工作溫度升高時，閥體的耐壓會降低。例如，公稱壓力為6.4MPa（PN64）的碳鋼控制閥，用于300℃時的耐壓為5.2MPa，用400℃時的耐壓為4.1MPa，用于450℃時的耐壓為2.9MPa。因此，控制閥公稱壓力的確定不僅要根據最高工作壓力，還需根據最高工作溫度和材質特性，而不僅僅只需滿足公稱壓力大于工作壓力。

用途

    電磁真空帶充氣閥與電磁真空壓差閥是專門用于防止機械真空泵返油的真空閥，安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。一般不能用到其它地方，也就是說不能用于真空系統中作放氣之用。選用尼威電磁真空壓差閥的優點是耗電量很小，節省能源；DN≤50的閥體材質為鋁合金，重量輕，體積小，閥板關閉速度快。

    擋板閥用在真空管道中角通和三通的地方。驅動方式為手、氣、電磁、電動由用戶決定。其中GDC-J型電磁高真空擋板閥為金屬波紋管密封，其應用范圍較廣,也可當充氣閥用；安裝位置可任意,可反頂一個大氣壓，并有反饋信號輸出。

    插板閥用在真空度要求高或管道尺寸要求高的場合。全通導、閥門漏率為10-7Pa.L/S，雙向密封。驅動方式手、氣、電動由用戶決定。氣動和電動均帶信號反饋裝置。

    隔膜閥與球閥為直通式，并能用在正壓和真空并存的場合。驅動方式手、氣、電動由用戶決定。

蝶閥為直通形式，手、氣、電三種驅動方式由用戶決定。手動蝶閥開啟角度任意可調；智能型的氣動和電動蝶閥其開啟角度也任意可調。

使用條件

1.介質為純凈空氣或非腐蝕性氣體。

2.介質溫度由使用橡膠的極端溫度所決定。

選用真空閥門要考慮的因素(依據)

1.根據工作壓力有低真空閥門、高真空閥門和超高真空閥門。

2.根據結構特點有擋板閥、插板閥、蝶閥、球閥、隔膜閥、角閥、直通閥、三通閥。

3.根據傳動原理有手動、氣動、電動、電磁。一般氣動是電磁先導、氣缸執行動作的過程，也可用手控制先導閥氣缸執行動作的過程。電動為手、電兩用，當停電時可用手動進行操作。

4.根據材料有不銹鋼、碳鋼、鋁合金為主體材料的閥門。

5.根據動密封的材料也可分金屬密封和非金屬密封閥門。軸封用O形橡膠圈一般真空動密封的漏率為10-4Pa.L/S，在軸運動過程中真空度不高，可用于要求不高的高真空條件下使用；軸封為金屬波紋管密封，其漏率為10-7Pa.L/S,適用于超高真空條件下使用。
